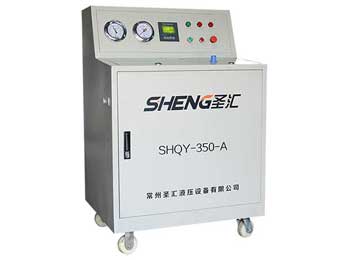

SHQY-300-A氣動液壓脹管機產品介紹
一、概述
氣動液壓脹管機是本公司研究開發，專門用于管板與換熱管的快速高強度脹接。系統由氣驅動力站、高壓連接電控傳輸系統及脹接器組成。系統驅動力為壓縮空氣，脹接工作介質為水，脹接工作壓力可精確設置以滿足脹管的多種需求。該款機器有自動加水功能，操作更加簡便；更加適用于厚壁管的熱交換器、冷凝器、冷卻器、鍋爐等領域的貼合脹和密封脹。
二、技術原理
國內液壓脹接技術所用液壓脹管器由高強度合金鋼芯桿和耐高壓進口彈性橡膠組成，一體化設計，不需使用密封件即可以承受超高壓力，使用方便，工作效率高，工作原理如圖所示，它是利用脹管機提供的高壓液壓壓力施加于耐高壓彈性橡膠體產生的徑向壓力將管子脹接于管板上，當超高液壓壓力通過高強度合金芯桿進入耐高壓彈性橡膠體時，耐高壓彈性橡膠體產生徑向壓力,該壓力足以使管子材料發生塑性變形,從而實現管子與管板間的脹接。
二、技術原理
國內液壓脹接技術所用液壓脹管器由高強度合金鋼芯桿和耐高壓進口彈性橡膠組成，一體化設計，不需使用密封件即可以承受超高壓力，使用方便，工作效率高，工作原理如圖所示，它是利用脹管機提供的高壓液壓壓力施加于耐高壓彈性橡膠體產生的徑向壓力將管子脹接于管板上，當超高液壓壓力通過高強度合金芯桿進入耐高壓彈性橡膠體時，耐高壓彈性橡膠體產生徑向壓力,該壓力足以使管子材料發生塑性變形,從而實現管子與管板間的脹接。
二、技術參數：
| 項 目 | 單 位 | 數 據 |
|---|---|---|
| 機型 | - | SHQY-300-A |
| 額定脹接壓力 | Mpa | 300 |
| 最高測試壓力 | Mpa | 350 |
| 脹接速度 | 次/mim | 5-10 |
| 脹接介質 | - | 純凈水 |
| 高壓管壓力爆破壓力 | Mpa | 280/700 |
| 最小脹接孔徑 | mm | 大于10 |
| 設備重量 | Kg | 95 |
| 輸入電源 | V | 220 |
| 驅動 | kg | 壓縮空氣≥3 |
| 控制系統（可定制） | VAC | 數顯儀 / PLC |
